系統概述
    在現代科學技術高度發展的社會里，電子計算機機房這個概念將越來越廣泛地應用于各個領域，近年來信息技術正迅猛發展，但是計算機設備只有通過穩定、可靠的運行才能發揮其效益，而計算機設備的穩定、可靠運行要依靠電子計算機房的嚴格的環境條件，即機房溫度、濕度、潔凈度、噪聲、承重、振動、電磁屏蔽、防靜電、不間斷供電、安保、防雷、防火、防漏水、防竊、防鼠蟲害等條件及其控制精度，因此計算機機房系統工程是一項多學科緊密結合的復雜系統工程，其設計與施工日益被人們所重視起來。

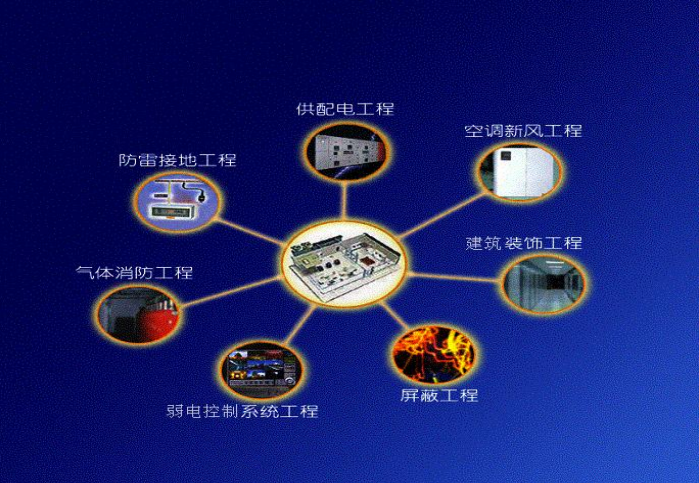

    本項目在綜合樓二樓建設海關、園區機房，其中海關機房面積約20 平米，園區機房 16 平米；在跨境電商現場建設海關現場機房，面積約 18.3 平米。本機房工程包括：機房裝修、防雷接地工程、機房供配電系統、UPS 電源系統、機房空調、環境監控、氣體消防系統。

    設計原則
    (1)實用性和先進性
    機房基礎設施采用先進成熟的技術和設備，滿足當前的需求，兼顧未來的業務需求，盡可能采用最先進的技術、設備和材料，以適應高速的數據傳輸需要，使整個系統在一段時期內保持技術的先進性，并具有良好的發展?jié)摿?。在使用先進技術的基礎上來確保其實用性。以適應未來信息產業業務的發展和技術升級的需要。
    (2)安全可靠性
    為保證各項業務應用需要機房提供高可靠性的保障，絕不能出現單點故障。要對機房的布局、結構設計、設備選型、日常維護等各個方面進行高可靠性的設計和建設。在關鍵設備采用硬件備份、冗余等可靠性技術的基礎上，采用相關的軟件技術提供較強的管理機制、控制手段和事故監控與安全保密等技術措施提高機房的安全可靠性。
    (3)標準化
    標準化是非常關鍵的。在機房系統結構設計，基于國際標準和國家有關標準，包括各種建筑、機房設計標準，電力電氣保障標準，堅持統一規范的原則，從而為未來的業務發展，設備增容奠定基礎。
    (4)靈活性與可擴展性
    機房必須具有良好的靈活性與可擴展性，能夠根據機房不斷深人發展的需要，擴大設備容量和提高用戶數量和質量的功能。具備支持多種網絡傳輸、多種物理接口的能力，提供技術升級、設備更新的靈活性。
    (5)可管理性
    機房?jī)?nèi)各系統的可管理性是非常重要的，必須建立一套全面、完善的機房管理和監控系統。所選用的設備應具有智能化，可管理的功能，同時采用先進的管理監控系統設備及軟件，實現先進的集中管理監控，實時監控、監測整個計算機機房的運行狀況，實時燈光、語音報警，實時事件記錄，這樣可以迅速確定故障，提高運行的性能、可靠性，簡化機房管理人員的維護工作，從而為機房安全、可靠的運行提供最有力的保障。
    機房工程詳細設計
    機房裝修
    本機房機房裝修工程主要包括有以下方面：
    機房天花工程
    機房墻面工程
    機房地面工程
    （一）天花吊頂：
    采用微孔鋁合金天花。此天花主色調為白色，聚光效果好，不產生眩光、防火、防潮、易清潔、吸音，同時具有平整度高。采用規格為 600mm×600mm 鋁扣板天花，配合亞光燈具（600*600）使用，裝飾效果極好。
    （二）墻面裝飾：
    機房墻面刮瓷 3 遍，涂刷乳膠漆 3 遍處理。
    （三）地面工程：
    導靜電地面是機房重要的防護措施，其敷設抗靜電地板有如下作用：
    抗靜電地板能夠靜電電荷通泄至地，為計算機網絡設備提供安裝保障。在活動地板下形成隱蔽空間，可以在地板下敷設電源線管、線槽、綜合布線、消防管線等以及一些電氣設施（插座、插座箱等）；使機房布置整齊，具有一定的裝飾效果。
    由于抗靜電地板為整體裝配式結構，電子設備重量與整個地板結構上時，具有防震效果。同時裝配靈活，易于搬遷等。
    （1）機房范圍內全部采用全鋼防靜電架空地板，設計高度為400mm。
    （2）機房門檻：為方便工作人員進入機房，應在工作人員日常進入機房的入口設置門檻，門檻靜電地板碰接，表面不銹鋼包邊。
    安裝要求：基座與樓地面之間使用專用粘劑，必要時應使用迫緊螺絲加以固定。每支基座均需備有穿繞接地銅線的預留園孔，以方便和接地均壓環連接，并確保良好的靜電消除能力，墻邊地板支架采用鍍鋅角鋼 30×3 沿墻安裝。
    機房地板采用 600×600×35mm 全鋼無邊抗靜電活動地板（燃燒性能等級 B1），均布載荷≥1000KG/M2 ，集中載荷 ≥400KG/R50，系統電阻 1×106 -1×108Ω。該地板結構堅實,承載能力及抗沖擊能力強,高抗靜電貼面，良好的防靜電效果,底部為鋼板，四周封邊平整牢固，密封性強，防止潮濕及變形,此地板以其較高的承載能力和防靜電、防火功能，要求各項技術指標均達到國家有關標準（GB6650、GB9361）。靜電地板下先處理好原有地坪后涂刷防塵漆兩遍，達到潔凈要求后再在地面施工后續工作。
    機房防雷接地
    （一）防雷系統
    我國的許多地區處于一級雷區，雷電的破壞作用主要為三類：直擊雷、感應雷、和雷電經機房電氣線路和管路把過電壓傳入建筑物內部，考慮到機房設備的特殊重要性，必須在機房總電源入口處的配電母線、UPS 輸入輸出等線纜安裝防雷裝置。
    （二）接地系統
    接地系統是機房環境的重要組成部分，它不僅直接影響機房通信設備的通信質量和機房電源系統的正常運行，還起到保護人身安全和設備安全的作用。
    接地系統是由接地體、接地引入線、地線盤或接地匯接排和接地配線組成。接地系統的電阻主要由接地體附近的土壤電阻所決定。如果土壤電阻率較高，無法達到接地電阻小于 1 歐姆的要求，就必須采用人工降低接地電阻的方法。
    1.機房接地系統設計目標
    在采用分散接地方式時，接地電阻要求如下：
    （1）工作接地電阻≤2Ω
    （2）保護接地電阻≤4Ω
    （3）防雷接地電阻≤1Ω

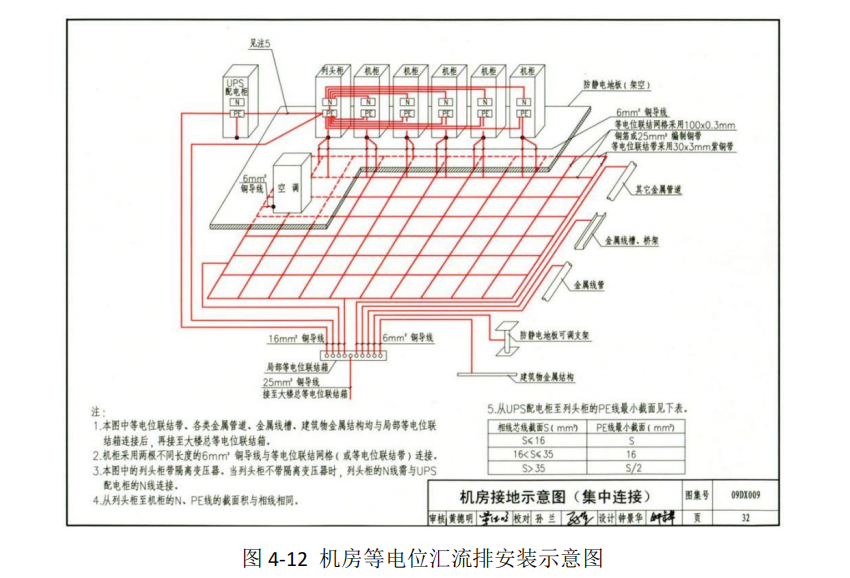

    2.等電位接地系統
    （1）在機房?jī)?nèi)采用 3×30mm 紫銅排做等電位網；該紫銅排距地面高約 100－200mm，并每隔 1m 在銅排上鉆一個孔Φ10，采用ZR-BVR35mm²將環形母排至少兩處連接到機房所在樓層的共用接地上；
    （2）所有設備的交流供電地、安全保護地、直流地、防雷地采用 ZR-BVR6mm²、ZR-BVR16mm²、ZR-BVR25mm²的電線與等電位網作等電位連接。
    （3）等電位網采用 ZR-BVR35mm²電纜與大樓動力井內接地排可靠連接（單點接地）；
    （4）凡是進入機房的金屬屏蔽電纜的屏蔽層，金屬線槽等均可靠地與等電位網作等電位連接；
    （5）計算機機房?jī)?nèi)的安全保護地是將所有機柜的機殼，用數根絕緣導線串聯起來，再用接地母線與大地相連。因此將空調機組，機柜等機房設備的機殼接地。

    機房配電系統
    本計算機機房供電采用 380/220V 電壓、50Hz 頻率和三相五線制（即 TN-S 系統）的配線方式。
    因機房設備分計算機設備和計算機輔助設備，這兩種設備對供電電源有不同的要求，所以采用兩種不同的電源供電：即一種為普通電源，一種為不間斷電源。普通電源給計算機輔助設備供電，如：空調、照明、維修插座、輔助插座等等。不間斷電源給計算機設備供電，如：服務器、主機、終端、打印機、行打機等設備。
    兩種電源引入不同的配電箱：普通電源配電箱和 UPS 電源配電箱，再由配電箱分別送給計算機設備和計算機輔助設備。
    依據機房設備總功耗，外加機房空調、照明及插座等負載容量，并考慮到 5 年內業務擴容需要，為該工程配置容量為 320A/380V 的低壓交流配電系統，提供下一級的 UPS、空調、照明等提供交流供電。
    提供機房?jī)?nèi)空調、照明、輔助照明、以及機柜的配電（主要對機房?jī)?nèi)機柜中的非感性負載如風扇等的配電）。
    UPS 容量根據機房的用電量情況進行配置，考慮到機房的擴容及冗余，建議系統配置 2 小時延時電池，滿足機房設備的需求。

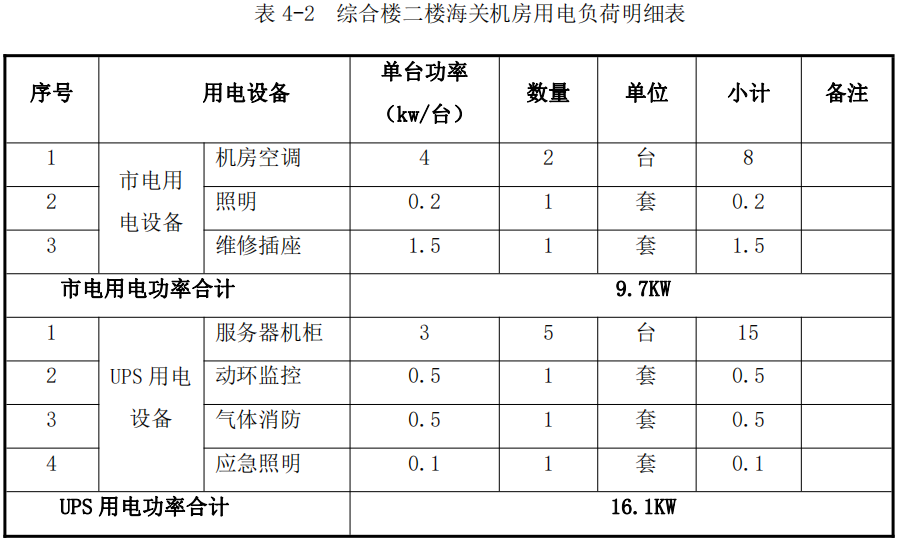

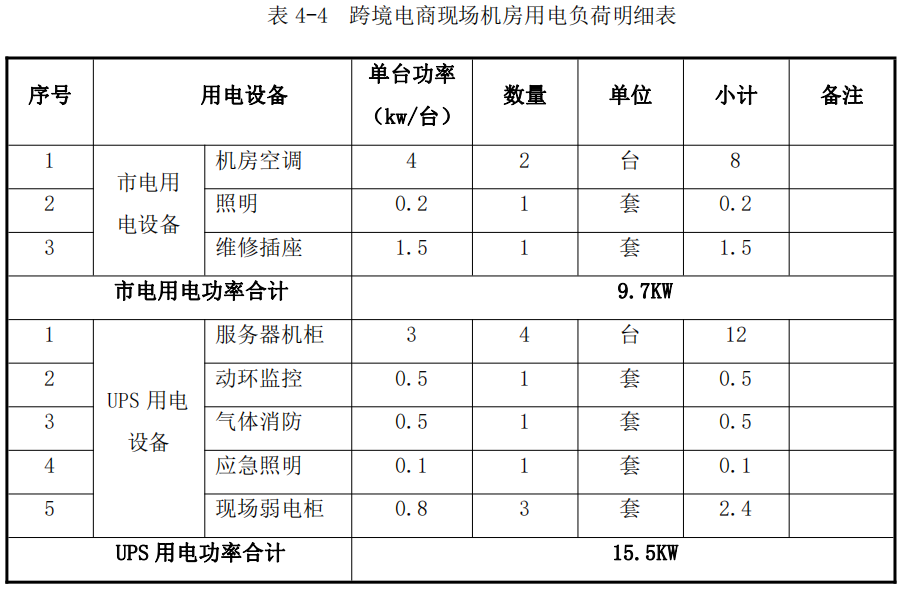

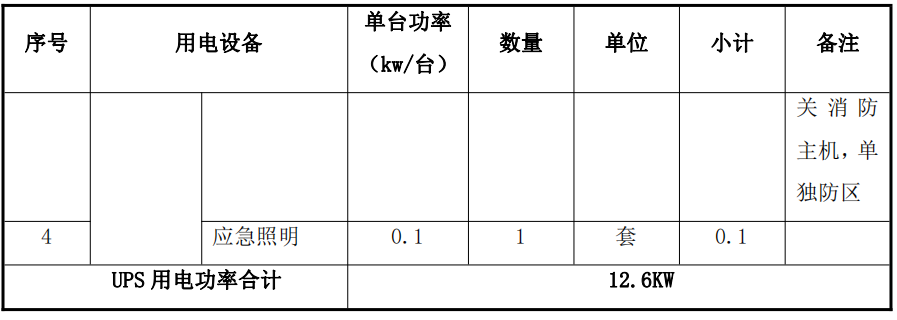

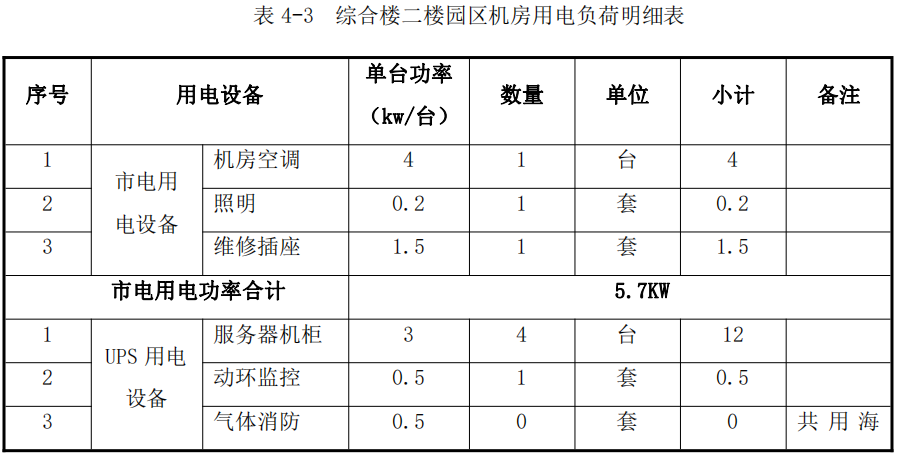

    機房用電負荷如下表所示。




    機房空調系統
    空調是運行環境的保障。由于數據中心機房里存放著各種網絡和計算機設備，不僅產生大量的熱量，而且對環境中的灰塵數量和大小有很高的要求，這就對空調系統提出了更高的要求。要保證設備的可靠運行，需要機房保持相對恒定的溫度和濕度。
    空調制冷量將根據機房設備容量、面積及散熱量等指標進行配置。
    機房環境監控
    為本項目機房建立機房動力設備和環境監控系統，主要監控內容包括：低壓配電設備、配電柜、UPS 不間斷電源、空調、溫濕度監測、漏水檢測、門禁系統、視頻監控、煙霧監測、溫濕度檢測、機柜內溫度檢測等，實現 24×365 的全面集中監控和管理，及時發現動力設備隱患和故障，以及環境風險，保障機房信息化平臺的安全運行。
    機房監控管理平臺要能實現四個目標：
    實時監測機房動力設備、環境、安防和消防數據；
    實時告警，通過監控平臺實時監測設備、環境、安防和消防告警信息；
    報表分析，系統提供報表分析功能，為用戶提供日、月、年、時間段內運行記錄和統計數據，供用戶分析；
    系統的軟硬件設計采用模塊化可擴充結構及標準化模塊接口，便于系統適應不同規模和功能要求的監控網絡系統。
    機房氣體消防
    信息機房屬于高密度電子機房，傳統水淋噴消防系統禁止在電子機房中使用，因此信息機房滅火系統單獨設計采用無毒，潔凈型七氟丙烷氣體滅火系統。設計區域包括主設備機房、UPS 間。
    目前，計算機機房?jī)?nèi)通常采用火災自動報警系統，它由火災自動探測器、區域報警器、集中報警器和控制器組成?；馂?zāi)自動報警系統既可單獨設置，自成體系，又可與自動控制滅火系統的控制中心相連接，組成一個完整的自動消防系統。火災自動報警系統的設計應符合現行國家標準《火災自動報警系統設計規范》。
    在計算機機房?jī)?nèi)，為了防止或減少誤報和漏報，一般至少要選用兩種或兩種以上的探測器。目前大多采用感煙探測器和差動感溫探測器聯合使用方式，以便提高報警的可靠性。
