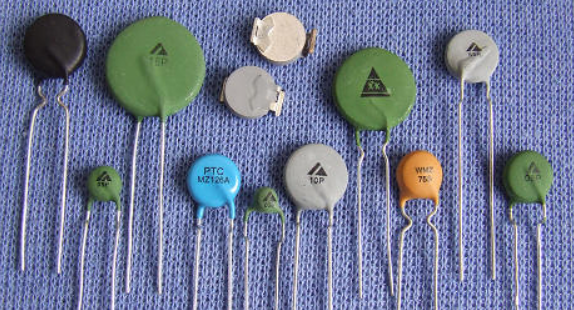

什么是熱敏電阻
2024-05-21 09:47:42
熱敏電阻將長期處于不動作狀態；當環境溫度和電流處于c區時，熱敏電阻的散熱功率與發熱功率接近，因而可能動作也可能不動作。熱敏電阻在環境溫度相同時，動作時間隨著電流的增加而急劇縮短；熱敏電阻在環境溫度相對較高時具有更短的動作時間和較小的維持電流及動作電流。
1、PTC效應是一種材料具有PTC (positive temperature coefficient) 效應，即正溫度系數效應，僅指此材料的電阻會隨溫度的升高而增加。如大多數金屬材料都具有PTC效應。在這些材料中，PTC效應表現為電阻隨溫度增加而線性增加，這就是通常所說的線性PTC效應。
2、非線性PTC效應指經過相變的材料會呈現出電阻沿狹窄溫度范圍內急劇增加幾個至十幾個數量級的現象，即非線性PTC效應，相當多種類型的導電聚合體會呈現出這種效應，如高分子PTC熱敏電阻。這些導電聚合體對于制造過電流保護裝置來說非常有用。
3、高分子PTC熱敏電阻用于過流保護，高分子PTC熱敏電阻又經常被人們稱為自恢復保險絲（簡稱為熱敏電阻），由于具有獨特的正溫度系數電阻特性，因而極為適合于用作過流保護器件。熱敏電阻的使用方法象如普通保險絲一樣，是串聯在電路中使用。
當電路正常工作時，熱敏電阻溫度與室溫相近、電阻很小，串聯在電路中不會阻礙電流通過；而當電路因故障而出現過電流時，熱敏電阻由于發熱功率增加導致溫度上升，當溫度超過開關溫度（ts，見圖1）時，電阻瞬間會劇增，回路中的電流迅速減小到安全值。為熱敏電阻對交流電路保護過程中電流的變化示意圖。熱敏電阻動作后，電路中電流有了大幅度的降低，圖中t為熱敏電阻的動作時間。由于高分子PTC熱敏電阻的可設計性好，可通過改變自身的開關溫度來調節其對溫度的敏感程度，因而可同時起到過溫保護和過流保護兩種作用，如kt16－1700dl規格熱敏電阻由于動作溫度很低，因而適用于鋰離子電池和鎳氫電池的過流及過溫保護。環境溫度對高分子PTC熱敏電阻的影響 高分子PTC熱敏電阻是一種直熱式、階躍型熱敏電阻，其電阻變化過程與自身的發熱和散熱情況有關，因而其維持電流、動作電流及動作時間受環境溫度影響。當環境溫度和電流處于a區時，熱敏電阻發熱功率大于散熱功率而會動作；當環境溫度和電流處于b區時發熱功率小于散熱功率，高分子PTC熱敏電阻由于電阻可恢復，因而可以重復多次使用。圖6為熱敏電阻動作后，恢復過程中電阻隨時間變化的示意圖。電阻一般在十幾秒到幾十秒中即可恢復到初始值1.6倍左右的水平，此時熱敏電阻的維持電流已經恢復到額定值，可以再次使用了。面積和厚度較小的熱敏電阻恢復相對較快；而面積和厚度較大的熱敏電阻恢復相對較慢。
基本特性
熱敏電阻的電阻－溫度特性可近似地用下式表示：R=R0exp{B（1/T-1/T0)}：R：溫度T(K）時的電阻值、Ro：溫度T0、（K）時的電阻值、B:B值、*T(K)=t(ºC)+273.15。實際上，熱敏電阻的B值并非是恒定的，其變化大小因材料構成而異，最大甚至可達5K/°C。因此在較大的溫度范圍內應用式1時，將與實測值之間存在一定誤差。此處，若將式1中的B值用式2所示的作為溫度的函數計算時，則可降低與實測值之間的誤差，可認為近似相等。
BT=CT2+DT+E，上式中，C、D、E為常數。另外，因生產條件不同造成的B值的波動會引起常數E發生變化，但常數C、D不變。因此，在探討B(tài)值的波動量時， 只需考慮常數E即可。常數C、D、E的計算，常數C、D、E可由4點的（溫度、電阻值）數據（T0,R0).(T1,R1）.(T2,R2）and（T3,R3），通過式3～6計算。首先由式樣3根據T0和T1,T2,T3的電阻值求出B1,B2,B3，然后代入以下各式樣。
電阻值計算例：試根據電阻－溫度特性表，求25°C時的電阻值為5(kΩ），B值偏差為50(K）的熱敏電阻在10°C～30°C的電阻值。步驟（1）根據電阻－溫度特性表，求常數C、D、E。To=25+273.15T1=10+273.15T2=20+273.15T3=30+273.15（2）代入BT=CT2+DT+E+50，求BT。（3）將數值代入R=5exp {（BT1/T-1/298.15）}，求R。*T:10+273.15～30+273.15。
熱敏電阻的主要特點
①靈敏度較高，其電阻溫度系數要比金屬大10～100倍以上，能檢測出10-6℃的溫度變化；
②工作溫度范圍寬，常溫器件適用于-55℃～315℃，高溫器件適用溫度高于315℃（目前最高可達到2000℃），低溫器件適用于-273℃～-55℃；
③體積小，能夠測量其他溫度計無法測量的空隙、腔體及生物體內血管的溫度；
④使用方便，電阻值可在0.1～100kΩ間任意選擇；
⑤易加工成復雜的形狀，可大批量生產；
⑥穩定性好、過載能力強。
技術參數
①標稱阻值Rc：一般指環境溫度為25℃時熱敏電阻器的實際電阻值。
②實際阻值RT：在一定的溫度條件下所測得的電阻值。
③材料常數：它是一個描述熱敏電阻材料物理特性的參數，也是熱靈敏度指標，B值越大，表示熱敏電阻器的靈敏度越高。應注意的是，在實際工作時，B值并非一個常數，而是隨溫度的升高略有增加。
④電阻溫度系數αT：它表示溫度變化1℃時的阻值變化率，單位為%/℃。
⑤時間常數τ：熱敏電阻器是有熱慣性的，時間常數，就是一個描述熱敏電阻器熱慣性的參數。它的定義為，在無功耗的狀態下，當環境溫度由一個特定溫度向另一個特定溫度突然改變時，熱敏電阻體的溫度變化了兩個特定溫度之差的63.2%所需的時間。τ越小，表明熱敏電阻器的熱慣性越小。
⑥額定功率PM：在規定的技術條件下，熱敏電阻器長期連續負載所允許的耗散功率。在實際使用時不得超過額定功率。若熱敏電阻器工作的環境溫度超過 25℃，則必須相應降低其負載。
⑦額定工作電流IM：熱敏電阻器在工作狀態下規定的名義電流值。
⑧測量功率Pc：在規定的環境溫度下，熱敏電阻體受測試電流加熱而引起的阻值變化不超過0.1%時所消耗的電功率。
⑨最大電壓：對于NTC熱敏電阻器，是指在規定的環境溫度下，不使熱敏電阻器引起熱失控所允許連續施加的最大直流電壓；對于PTC熱敏電阻器，是指在規定的環境溫度和靜止空氣中，允許連續施加到熱敏電阻器上并保證熱敏電阻器正常工作在PTC特性部分的最大直流電壓。
⑩最高工作溫度Tmax：在規定的技術條件下，熱敏電阻器長期連續工作所允許的最高溫度。
熱敏材料一般可分為半導體類、金屬類和合金類三類
半導體熱敏電阻材料
這類材料有單晶半導體、多晶半導體、玻璃半導體、有機半導體以及金屬氧化物等。它們均具有非常大的電阻溫度系數和高的電阻率，用其制成的傳感器的靈敏度也相當高。按電阻溫度系數也可分為負電阻溫度系數材料和正電阻溫度系數材料.在有限的溫度范圍內，負電阻溫度系數材料a可達-6*10-2/℃，正電阻溫度系數材料a可高達-60*10-2/℃以上。如飲酸鋇陶瓷就是一種理想的正電阻溫度系數的半導體材料。上述兩種材料均廣泛用于溫度測量、溫度控制、溫度補瞬、開關電路、過載保護以及時間延遲等方面，如分別用子制作熱敏電阻溫度計、熱敏電阻開關和熱敏電阻溫度計、熱敏電阻開關和熱敏電阻延遲繼電錯等。
這類材料由于電阻和流度呈指數關系，因此測溫范圍狹窄、均勻性也差
金屬熱敏電阻材料
此類材料作為熱電阻測溫、限流器以及自動恒溫加熱元件均有較為廣泛的應用。如鉑電阻溫度計、鎳電阻溫度計、銅電阻溫度計等。其中鉑測溫傳感器在各種介質中(包括腐蝕性介質)，表現出明顯的高精度和高穩定的特征。但是，由于鉑的稀缺和價格昂貴而使它們的廣泛應用受到一定的限制。銅測溫傳感器較便宜，但在腐蝕性介質中長期使用，可導致靜態特性與阻值發生明顯變化。最近有資料報導，銅測溫傳感器可在空氣介質中-60~180℃溫度范圍使用。但是，國外為了在-60~180℃長期地測量溫度和在250℃短期測量溫度，普遍大量使用著鎳測溫傳感器，并認為鎳是一種較理想的材料，因?yàn)樗鼈兙哂懈叩撵`敏度、滿意的重現性和穩定性。
合金熱敏電阻材料
合金熱敏電阻材料亦稱熱敏電阻合金。這種合金具有較高的電阻率，并且電阻值隨溫度的變化較為敏感，是一種制造溫敏傳感器的良好材料。作為溫敏傳感器的熱敏電阻合金性能要求如下：（1）足夠大的電阻率；（2）相當高的電阻溫度系數；(3)具有接近于實驗材料線膨脹系數；(4)小的應變靈敏系數；（5）在工作溫度區間加熱和冷卻時，電阻溫度曲線應有良好的重復性。
