系統概述
    會議系統作為智能化信息技術的組成部分，隨著信息技術的不斷發展也越來越增加了新的特色，一個完整的會議室除了要滿足傳統簡單的會議要求外，還應具有高雅格調和優美擴聲音質、清晰圖像演示，并且可以根據要求擴展到大屏幕顯示、多媒體音視頻信號源、音響、信號切換等幾大部分組成。
    根據這一領域的需求，我們將整個會議系統分成以下幾個子系統。
    會議擴聲系統
    信號處理系統
    數字會議系統
    大屏顯示系統
    視頻會議系統
    設計原則
    （1）系統的實用性
    會議系統的內容應符合實際需要，不能華而不實。如果片面追求系統的超前性，勢必造成投資過大，離實際需要偏離太遠。因此，系統的實用性是首先應遵循的第一原則。同時，系統的前端產品和系統軟件均有良好的可學習性和可操作性，特別是可操作性,使具備普通家電知識的人員都能操作使用，使具備電腦初級操作水平的管理人員，通過簡單的培訓就能掌握系統的操作要領，達到能完成值班任務的操作水平。
    （2）系統的穩定性
    由于多媒體系統是一項經常不間斷長期工作的系統，并且和單位工作和重要事項及管理工作息息相關，所以系統的穩定性顯得尤為重要。要求系統要有三年以上市場的成功應用經驗,擁有相應的客戶群和客戶服務體系。
    （3）系統安全性
    會議系統中的所有設備及配件在性能安全可靠運轉的同時，還應符合中國或國際有關的安全標準, 并可在非理想環境下有效工作?？刂圃O備用弱電控制強電，以及強大的實時監控功能和聯動功能，充分保證使用者環境的安全性。
    （4）系統可擴展性
    會議系統的技術不斷向前發展，用戶需求也在發生變化，因此會議系統的設計與實施應考慮到將來可擴展的實際需要，亦即：可靈活增減或更新各個子系統，滿足不同時期的需要，保持長時間領先地位，成為人性化、智能化、會議的典范。系統設計時，對需要實現的功能進行了合理配置，并且這種配置是可以改變的，設置甚至在工程完成后，這種配置的改變也是可能的和方便的。系統軟件根據開發商符合不同歷史時期市場的需求進行相應的升級和完善，并為應用客戶進行軟件升級。同時，由于系統硬件為會議室今后的功能擴充預留了接口，可以擴展出視頻會議/職工娛樂等輔助功能、工程能耗控制功能等更加細化的功能，這也為單位節省大量開支。
    （5）系統易安裝維護性
    會議系統在施工過程中的安裝應盡量做到簡單易行，布線、安裝過程中無需使用專用的工具。并且系統的運轉真正做到開電即可工作，插上就能運行的程度。從計算機的配置到系統的配置,前端設備的配置都應充分仔細地考慮系統的可靠性，并實施相應的認證。獨立子系統，均能自動運行，并具有強大的參數設置功能，在做到系統故障率最低的同時，也應考慮到即使因為意想不到的原因而發生問題時，即使網絡出現故障，也能各自獨立、安全穩定的工作。整個系統的維護是在線式的，不會因為部分設備的維護，而停止所有設備的正常運作。
    （6）經濟性原則
    在保證系統先進、可靠和高性能價格比的前提下，通過優化設計達到最經濟性的目標。
    系統設計
    根據用戶需求，本次設計實現會議室的多媒體會議功能，滿足簡潔流暢的會議過程、逼真?zhèn)魃竦穆犛X效果、清晰舒適的視頻顯示、智能的攝像跟蹤、媒體音視頻信號源矩陣切換和中央集成控制等要求，針對會議室設計功能如下：
    會議系統詳細設計
    大屏顯示系統
    在綜合樓二層建設 1 套小間距 LED 顯示屏，其中大廳屏體面積約9 ㎡。設計采用≦P1.25mm 點間距的 LED 顯示屏, 滿足超高清可視化指揮系統在大屏的顯示要求。LED 小間距大屏能夠實現各種高清視頻的拼接顯示、漫游、開窗、疊加等功能，也能滿足 GIS 地圖的超高分全彩顯示、海關業務系統超高分可視化顯示等。
    會議發言系統
    會議室配有 1 臺數字桌面型主席單元和 13 個桌面型代表單元；同時配 1 套無線手持話筒和 2 套鵝頸會議話筒備份使用，需在會議桌上和值班坐席預留音頻線路。
    會議擴音系統
    室內的擴聲系統設計，其根本問題是聲學問題，是建筑聲學與擴聲系統電聲性能相結合的一體化的優化設計問題，而不僅僅是簡單的設備選型與組套。只有充分理解并認真、仔細地研究了使用擴聲系統場所的聲學環境與使用要求之后，從軟件入手進行系統設計，最終給出所需的系統配置。這樣才能保證預期的使用效果和最經濟的資金投入。
    音響擴聲部分，擴聲滿足 GB/T 28049-2011《廳堂、體育場館擴聲系統設計規范》會議類擴聲系統聲學特性指標一級標準，聲壓級不低于 98dB，系統噪聲：擴聲系統不產生明顯可察覺的噪聲干擾。除此之外，為了確保整個系統的實用性、先進性和性能優秀，還要求做到會議的語言清晰度和良好的聲像定位，整個電聲系統具有足夠大的動態范圍、低失真。
    系統組成及配置
    （1）擴聲部分：由 2 只陣列揚聲器、4 只吸頂揚聲器及功放組成，擴音揚聲器的在會場內合理布置，采用全數字協議實現音頻擴音信號無損傳輸及擴音。
    （2）音頻信號傳輸和管理：音頻信號采用網絡數字音頻管理系統進行統一管理，遠距離音頻信號傳輸使用 Dante 網絡傳輸協議，監控指揮中心至少保證不少于 4 路話筒/線路輸入接口。不少于 4 路話筒/線路輸出接口。網絡數字音頻管理系統由集中控制系統統一管理。
    視頻會議系統
    配置海關視頻會議終端及會議攝像機，視頻會議系統需要接入到大廳音頻管理系統和視頻管理系統，實現海關視頻會議連線功能。
    音頻管理系統
    系統采用數字化、網絡化技術，以適應現代音視頻及集控系統的發展要求；監控指揮中心的音頻采用一套音頻管理系統，該音頻處理器放置在位于監控指揮中心旁邊音控室。所有音源通過音頻線連接到數字音頻處理器，由音頻處理器統一管理，并通過集中控制系統進行控制?？梢詽M足指揮中心各功能區域召開日常會議和指揮調度工作的要求；音頻處理器接入到集中控制系統中，實現指揮中心內部各音頻信號源的統一接入，管理，分配，輸出和快速切換。
    集中控制系統
    集中控制系統部分： 繼電器箱、無線路由器、中控墻面控制面板、平板終端等組成，具備二次開發、可編程功能，可滿足用戶使用可視化交互操控平臺的移動手持終端完成對各種顯示設備、音視頻信號源以及燈光、窗簾、影音設備等環境設備一體化監測和集中控制的需求，根據用戶的業務需要和應用場景，進行預案化配置，實現一體化控制、模式化聯動、流程化操作，讓復雜應用簡單化，節約用戶運營成本，提升用戶的體驗感和管理效率。
    門禁系統
    門禁系統管理主要實現重要場所出入口的安全管理，對門禁資源、卡片、人員、權限、報警等進行一體化管理?？刂贫藢﹂T禁資源進行統一的操作管理，對報警、事件實現中心化管理，從而在滿足用戶對出入口安全需求的同時，為人們的工作、生活建立了一個安全、高效、舒適、方便的環境。

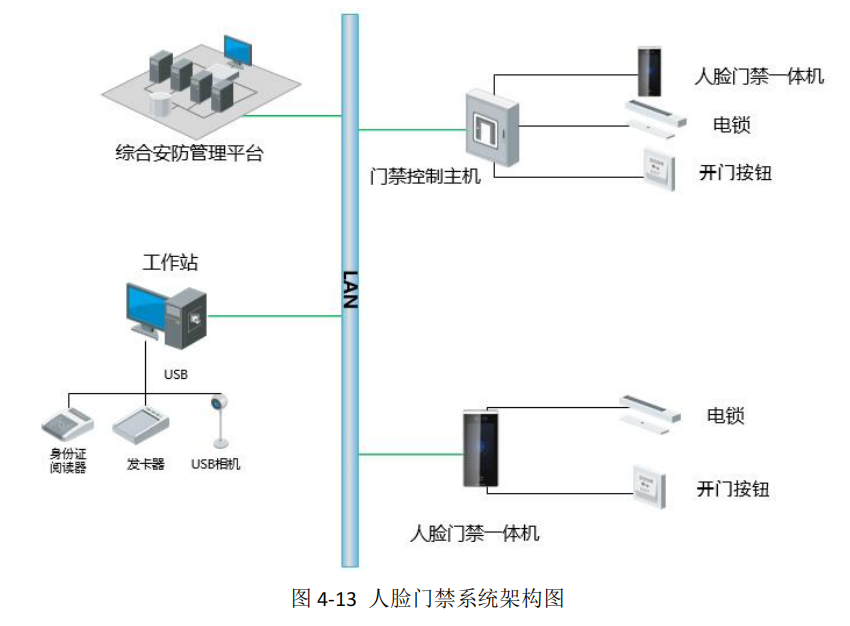

    系統架構
    從組成上看，門禁子系統主要由設備前端、傳輸網絡與管理中心三個部分組成。
    前端設備包括人臉門禁一體機、電控鎖、出門按鈕等，主要負責采集與判斷人員身份信息與通道進出權限。另外，電鎖接收開門信號，完成開門動作，控制人員放行。
    傳輸網絡主要負責數據傳輸，包含門禁一體機與管理中心之間的數據通訊。
    管理中心負責系統配置與信息管理，實時顯示系統狀態等，主要由綜合安防管理平臺和中心發卡授權設備組成。

    前端設備
    前端設備主要負責采集人員的人臉照片并判斷人員的進出權限。認證通過后人臉一體機輸出電鎖開門信號，完成開門動作，控制人員放行。主要產品如下：
    (七)人臉門禁一體機

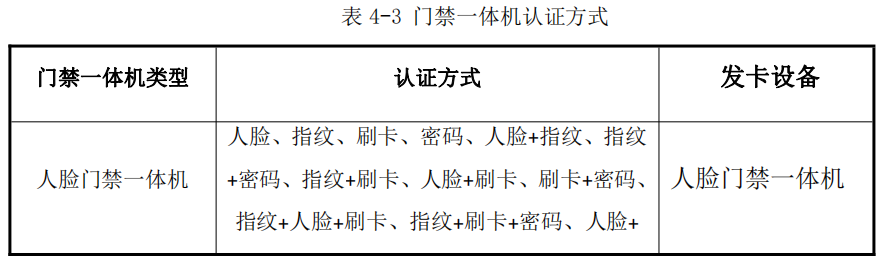

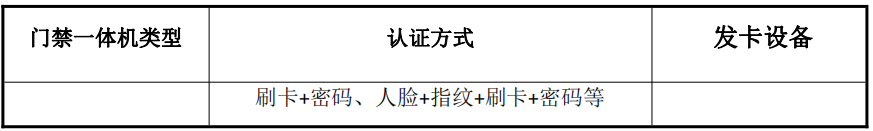

    目前前端設備均以一體機的形態存在。門禁一體機將身份信息采集判斷和門禁控制功能進行了融合，同時人臉門禁一體機可支持多種不同認證方式的組合應用，具體如下表所示：


    (八)出門按鈕
    出門按鈕為人臉門禁系統的其中一部分，適用于嚴進寬出的應用場景，當現場要求嚴格管理進出時，可將出門按鈕更換為人臉門禁一體機。
    (九)電控鎖
    電控鎖是一個由繼電器控制的機械鎖裝置，在門禁系統中處于不可缺少的一部分，同時根據現場應用場景的不同可分別安裝電插鎖（陽極鎖）、陰極鎖（電鎖口）、磁力鎖、電控鎖等。
    (十)門禁控制器
    門禁控制器主要集成權限控制、房門開關等控制功能，本方案中通過門禁控制器的協同作用實現多門互鎖、反潛回等門禁高級應用。
    傳輸網絡
    傳輸網絡是系統能夠穩定運行的關鍵環節之一，設計原則如下：
    人臉門禁一體機通過 TCP/IP 或 WIFI（可定制 4G/3G/GPRS）接入管理中心；
    部分人臉門禁一體機通過 RS485 通訊方式外接副讀卡器；
    人臉門禁一體機下行通過多芯信號線接入：輸出門鎖開關控制信號與報警聯動信號等。
    管理中心
    管理中心主要由 USB 相機、門禁管理軟件、工作站等組成，可對門禁系統整體運行狀態進行有效的監控管理，降低系統管理難度、降低維護成本、降低人員依賴性。
    門禁管理軟件除了具備對人臉照片的記錄配置之外，也能實現參數設置、設備監控、報警處理、故障定位等系統應用和管理功能，可以極大提升整個門禁管理系統使用的便捷性和有效性。
    部署設計
    (一) 嚴進寬出
    進門：人臉識別；選用設備：人臉門禁一體機
    人證訪客機或管理中心完成人臉照片下發，用戶到達人臉門禁一體機前進行人臉比對進行人臉照片比對。人臉門禁一體機能抓拍人臉信息并傳送到一體機內部進行數據分析和對比，同時一體機內部自動判斷當前時間該用戶是否允許出入，若允許進入門禁控制器中的繼電器將操作電子鎖開門。同時比對成功后輸出界面文字顯示，并將人員身份信息及現場抓拍圖片上傳至后臺進行完整記錄。
    出門：按鈕出門；選用設備：出門按鈕。
    用戶出門時通過出門按鈕接入到人臉門禁一體機即可實現出門。
    (二) 嚴進嚴出
    進門：人臉識別；選用設備：人臉門禁一體機
    人證訪客機或管理中心完成人臉照片下發，用戶到達人臉門禁一體機前進行人臉比對進行人臉照片比對。人臉門禁一體機能抓拍人臉信息并傳送到一體機內部進行數據分析和對比，同時一體機內部自動
判斷當前時間該用戶是否允許出入，若允許進入門禁控制器中的繼電器將操作電子鎖開門。同時比對成功后輸出界面文字顯示，并將人員身份信息及現場抓拍圖片上傳至后臺進行完整記錄。
    出門：人臉識別；選用設備：人臉門禁一體機。
    人證訪客機或管理中心完成人臉照片下發，用戶到達人臉門禁一體機前進行人臉比對進行人臉照片比對。人臉門禁一體機能抓拍人臉信息并傳送到一體機內部進行數據分析和對比，同時一體機內部自動判斷當前時間該用戶是否允許出入，若允許進入門禁控制器中的繼電器將操作電子鎖開門。同時比對成功后輸出界面文字顯示，并將人員身份信息及現場抓拍圖片上傳至后臺進行完整記錄。
    (三) 嚴進嚴出+高級應用(如：多門互鎖)
    進門：人臉識別；選用設備：人臉門禁一體機
    人證訪客機或管理中心完成人臉照片下發，用戶到達人臉門禁一體機前進行人臉比對進行人臉照片比對。人臉門禁一體機能抓拍人臉信息并傳送到一體機內部進行數據分析和對比，同時一體機內部自動判斷當前時間該用戶是否允許出入，若允許進入門禁控制器中的繼電器將操作電子鎖開門。同時比對成功后輸出界面文字顯示，并將人員身份信息及現場抓拍圖片上傳至后臺進行完整記錄。
    出門：人臉識別；選用設備：人臉門禁一體機
    人證訪客機或管理中心完成人臉照片下發，用戶到達人臉門禁一體機前進行人臉比對進行人臉照片比對。人臉門禁一體機能抓拍人臉信息并傳送到一體機內部進行數據分析和對比，同時一體機內部自動判斷當前時間該用戶是否允許出入，若允許進入門禁控制器中的繼電器將操作電子鎖開門。同時比對成功后輸出界面文字顯示，并將人員身份信息及現場抓拍圖片上傳至后臺進行完整記錄。
    協同管理：增加門禁控制器，同時將人臉門禁一體機設定為讀卡器模式。
    如現場需要實現多門互鎖、反潛回等高級應用時，需要增配門禁控制器實現上述的功能。門禁控制器通過接收人臉門禁一體機所接受的信息并結合門禁設定的規則再判斷是否開啟房門。
    系統功能
    (一) 多種門禁方式
    系統可以采用多種門禁方式（單向門禁、雙向門禁、刷卡+門鎖雙重、生物識別+門鎖雙重），對使用者進行多級控制；同時對不同的區域和特定的門及通道進行進出管制。子系統能夠實現遠程管理，實施數據修改、安全密鑰驗證等功能。
    (二)實時監控功能
    系統管理人員可以通過微機實時查看每個門區人員的進出情況（計算機屏幕上可以立刻顯出當前開啟的門號、通過人員的卡號及姓名、讀卡和通行是否成功等信息）、每個門區的狀態（包括門的開關，各種非正常狀態報警等）；也可以在緊急狀態打開或關閉所有的門區。
    (三)權限管理
    系統可針對不同的受控人員，設置不同的區域活動權限，將人員的活動范圍限制在與權限相對應的區域內；對人員出入情況進行實時記錄管理。系統可實現對指定區域分級、分時段的通行權限管理，限制外來人員隨意進入受控區域，并根據管理人員的職位或工作性質確定其通行級別和允許通行的時段，有效防止內盜外盜?？紤]其安全性，系統可設置一定數量的操作員并設置不同的密碼，根據各受控區域的不同分配操作員的權限。
    (四)在線模式
    系統工作于在線模式為正常情況。此模式下系統管理工作站將門禁控制參數和授權信息下發給門禁控制主機（或門禁主控制器和門禁就地控制器，或門禁一體機）。門禁控制主機（或門禁就地控制器，或門禁一體機）根據工作站要求控制門鎖開啟或關閉。同時，相關操作信息將全部實時上傳至管理工作站。
    (五)離線模式
    當通訊網絡中斷時，系統轉為離線工作模式。即脫機情況下，門禁控制主機或門禁一體機可根據本地存儲的門禁參數及權限信息獨立工作，并存儲脫機時的信息記錄。一旦通信恢復，將立即將中斷時記錄的信息上傳至工作站。
    三層架構下，當門禁主控制器與管理工作站之間的網絡中斷時，門禁主控制器和就地控制器可根據存儲的門禁參數及權限信息獨立工作；當門禁就地控制器與門禁主控制器之間的網絡中斷時，門禁就地控制器可根據存儲的門禁參數及權限信息獨立工作。
    (六)災害模式
    在火警等緊急情況下，工作站根據消防信號或管理員命令自動進入災害模式。此模式下，工作站向指定區域或所有門禁設備（門禁控制主機、門禁主控制器、門禁就地控制器、門禁一體機）發出開門指令，便于消防疏散和緊急救災。也可通過緊急聯動按鈕，對指定區域或所有門禁進行斷電釋放。
    門禁主控制器具有消防聯動功能，具備防剪防短的消防輸入端子，檢測到消防輸入信號（短路/斷路）時可根據預先設置的消防預案，同時自動廣播告知各下掛就地控制器打開門鎖。
